Progettazione aumento di portata pinza per lingotti da 500t

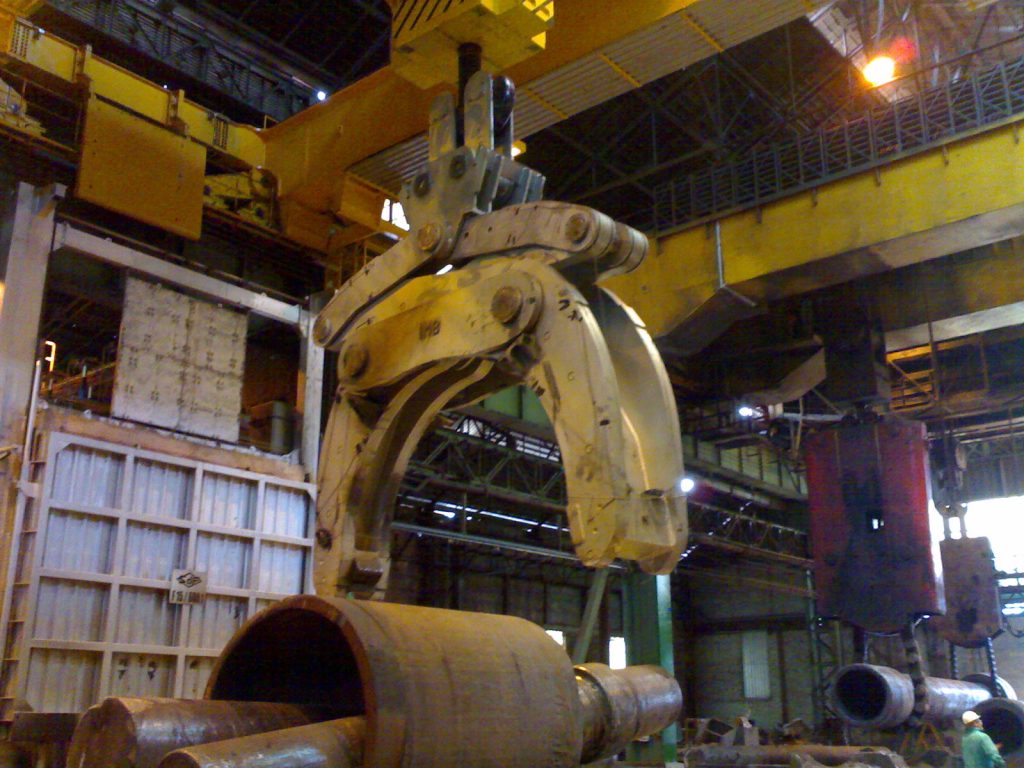

La pinza e stata progettata per essere sollevata dal carroponte Danieli da 600 t

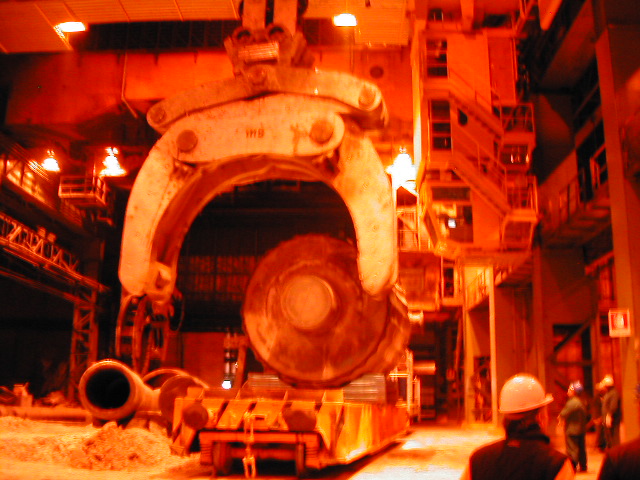

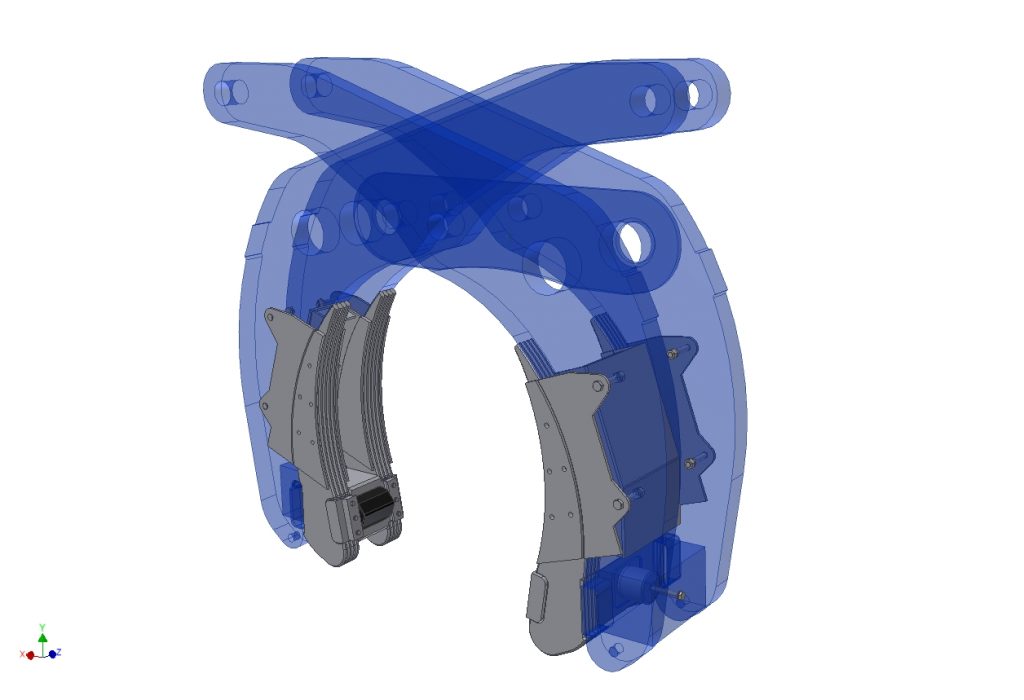

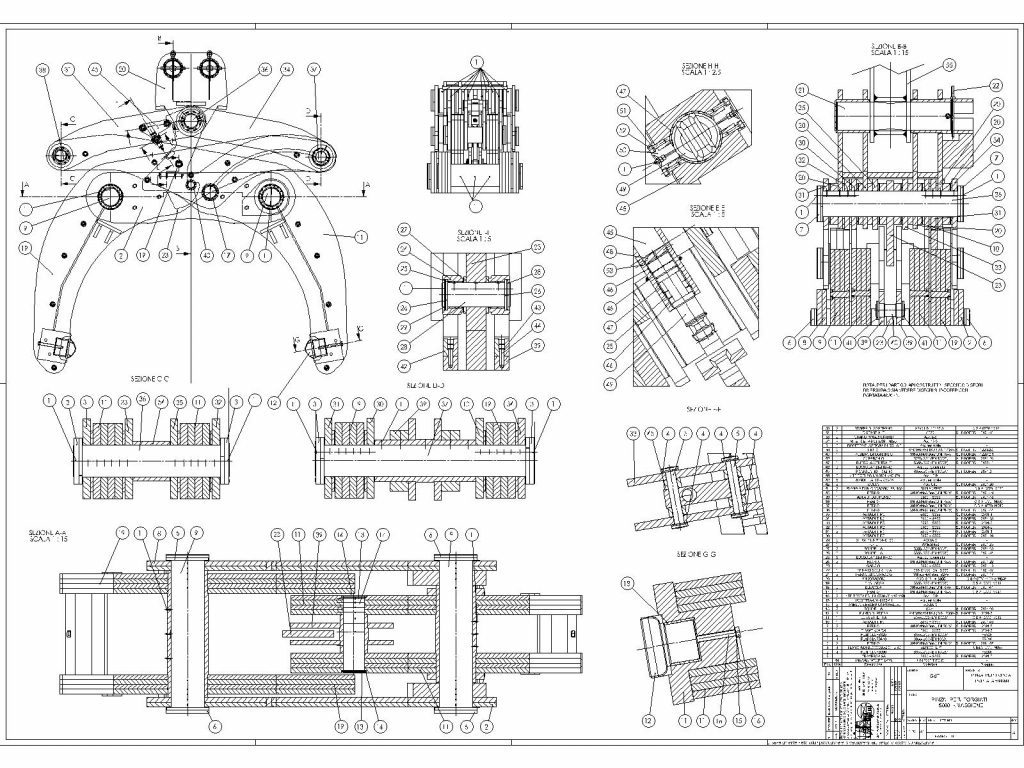

L’attrezzatura e costituita da un insieme di leverismi che permettono alle due leve di presa, sotto l’azione della forza di sollevamento esercitata dal tiro del carroponte, di sostenere tra i puntali un
lingotto fino a 5.000 kN di peso.

La pinza e stata progettata per essere sollevata dal carroponte Danieli da 600 t nella campata di fucinatura di SdF srl. Pertanto le dimensioni dell’ancoraggio e dei relativi pernoni sono tali da permettere l’accoppiamento con l’ancora del citato carroponte e gli ingombri in altezza e larghezza sono compatibili con le caratteristiche geometriche della tettoia, degli impianti e dei processi nella
campata dove deve operare.

Per l’apertura e la chiusura della pinza e necessario attivare il nottolino di aggancio/sgancio che collega le aste di tiro. L’attivazione del nottolino avviene facendo fare alla pinza una extra-corsa di apertura fino alla apertura massima.
